大口徑螺翼水表系列

產品詳細

1.水平螺翼式水表用于測量流經自來水管道的冷（熱）水的總量。
2.濕式E型：具有計量精度高，始動流量小，抄讀方便；液封F型：計數機構采用特殊液體封裝，防污性能好，能保持長期讀數清晰；冷、熱水任選；系列通用性強；流通能力大，壓力損失?。涣魍芰Υ?；結構緊湊。
3.主要技術參數：

規格	計量等級	公稱流量	分界流量	最小流量	最小示值	最大示值
		m3/h			m3
80	A	40	12	3.2	0.005	999999
	B		8.0	1.2
100	A	60	18	4.8	0.005	999999
	B		12	1.8
125	A	100	30	8.0	0.005	999999
	B		20	3.0
150	A	150	45	12	0.05	9999999
	B		30	4.5
200	A	250	75	20	0.05	9999999
	B		60	7.5
250	A	400	120	32	0.5	99999999
	B		80	12
300	A	600	180	48	0.5	99999999
	B		120	18

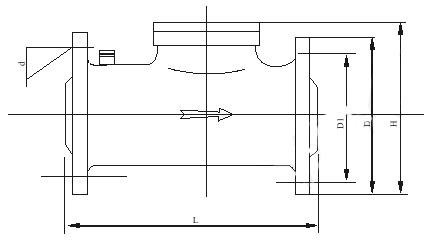

4.外型尺寸及重量：

規格	L	D	D1	H	法蘭螺栓	重量
mm	mm				dxn	kg
80	225	Φ200	Φ160	276	M16x8	17.5
100	250	Φ220	Φ180	285	M16x8	20
125	250	Φ250	Φ210	300	M16x8	22
150	300	Φ285	Φ240	345	M16x8	33
200	350	Φ340	Φ295	372	M16x8	45
250	400	Φ395	Φ350	492	M16x12	94
300	450	Φ445	Φ400	515	M16x12	114
